BC6301 – 30键矩阵键盘接口芯片

¥3.99

30键键盘接口芯片

价格:

  • 1-9片   ¥3.99
  • 10-49片  ¥3.49
  • 50-99片  ¥2.99
  • 100-999片   ¥2.40
  • 1000+   ¥1.90

(购物车内自动按批量价结算)

分类: 标签: ,

BC6301是单片5×6矩阵键盘接口芯片。SO14封装,无需任何外围元件。输出采用单线UART接口,占用口线最少,且可以很容易地实现电气隔离或转换为RS-485电平实现远程键盘。

BC6301支持检测单键按下,单键释放,组合键,单键长按键,组合键长按键,以及长时间无按键等各种情况。配合驱动库,用户可以用10行以内的代码,实现包括上述所有功能的全功能键盘。

我们同时还提供了Arduino库,BC6301可以用于任何Arduino系统。

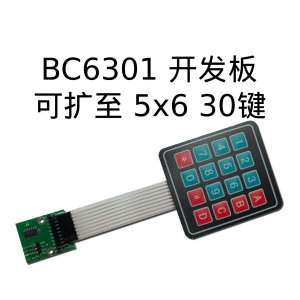

我们提供的BC6561键盘接口板可以用来辅助BC6301的开发,在无需制作电路板的情况下,验证芯片功能,调试用户软件。BC6561芯片与BC6301在协议上完全兼容,仅为按键数量多少区别。

BC6561矩阵按键接口板

BC6561矩阵按键接口板

BC7591开发板软件也可以用来协助BC6301的开发,因为两款芯片的键盘接口部分协议完全一致,可以利用该软件的键盘调试界面来调试BC6301的键盘。使用时只需使用USB-UART转换器,将BC6301芯片或者BC6561键盘接口板的TX信号与计算机的RX口相连,即可在软件上看到实时的键盘状态,并且能在软件上看到实际传送的键码和解释。

BC7591开发板软件键盘调试界面

BC7591开发板软件键盘调试界面

BC6301相关下载:

资料名称 下载
BC6301 技术手册
键盘接口驱动库 – 说明书 (C语言版)
键盘接口驱动库-C语言版V1.6 源码+说明书+例程 ,少于10行代码实现含组合键、长按键的全功能键盘接口
键盘接口驱动库 – 说明书 (Arduino版)
键盘接口驱动库-Arduino版V1.0 Arduino IDE 中直接安装
56键矩阵键盘接口板说明书
BC7591 演示测试软件 (Windows版) (可用于调试BC6xxx键盘功能,说明见下文)
