BC6301 30键矩阵键盘接口芯片



















千片价¥1.90

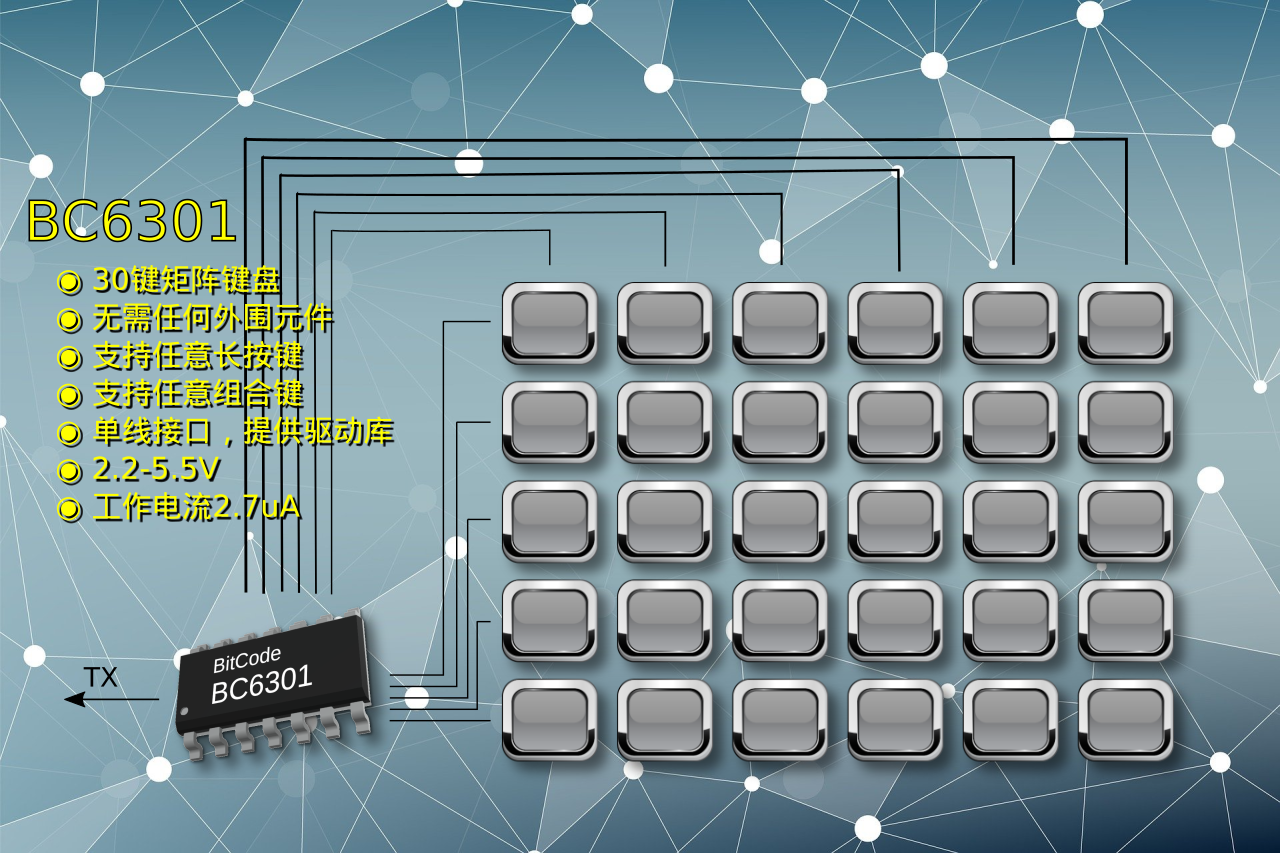

BC6301是单片30键矩阵键盘接口芯片,可直接连接5×6矩阵的30键键盘矩阵,可以支持常开或者常闭按键,或者两种键的组合,亦可以支持普通开关;键盘的类型上,可以是金属接触型按键,也可以是导电橡胶按键。BC6301可以方便地实现任意类型和数量的组合键和长按键。

  • 无需任何外围元件
  • 支持常开/常闭按键
  • 支持任意数量组合键
  • 支持任意长按键检测
  • 直接键值输出
  • 单线UART接口(波特率9600)
  • 工作电压2.2-5.5V
  • 工作电流2.7uA(@3V)
  • SOP14封装

BC6301的输出采用UART串行接口,直接输出键值,程序处理简单。只需一根口线,可以轻松完成与各种MCU及PC机的接口,也可以很容易实现光耦隔离或者转换为RS-485接口实现远程键盘。

同时提供C语言驱动库,用户可以用少于10行的代码,实现包括长按键、组合键等功能的全功能键盘接口。

Arduino兼容,提供Arduino库,可用于任何Arduino系统。

BC6301工作电流极低,电源电压3V时,工作电流仅2.7uA,适用于各种电池供电设备。

建议零售价:

  • 1-9片: ¥3.99
  • 10-49片: ¥3.49
  • 50-99片: ¥2.99
  • 100-999片: ¥2.40
  • 1000+ : ¥1.90

(附赠直插转换板,免费顺丰邮寄)
