BC7277

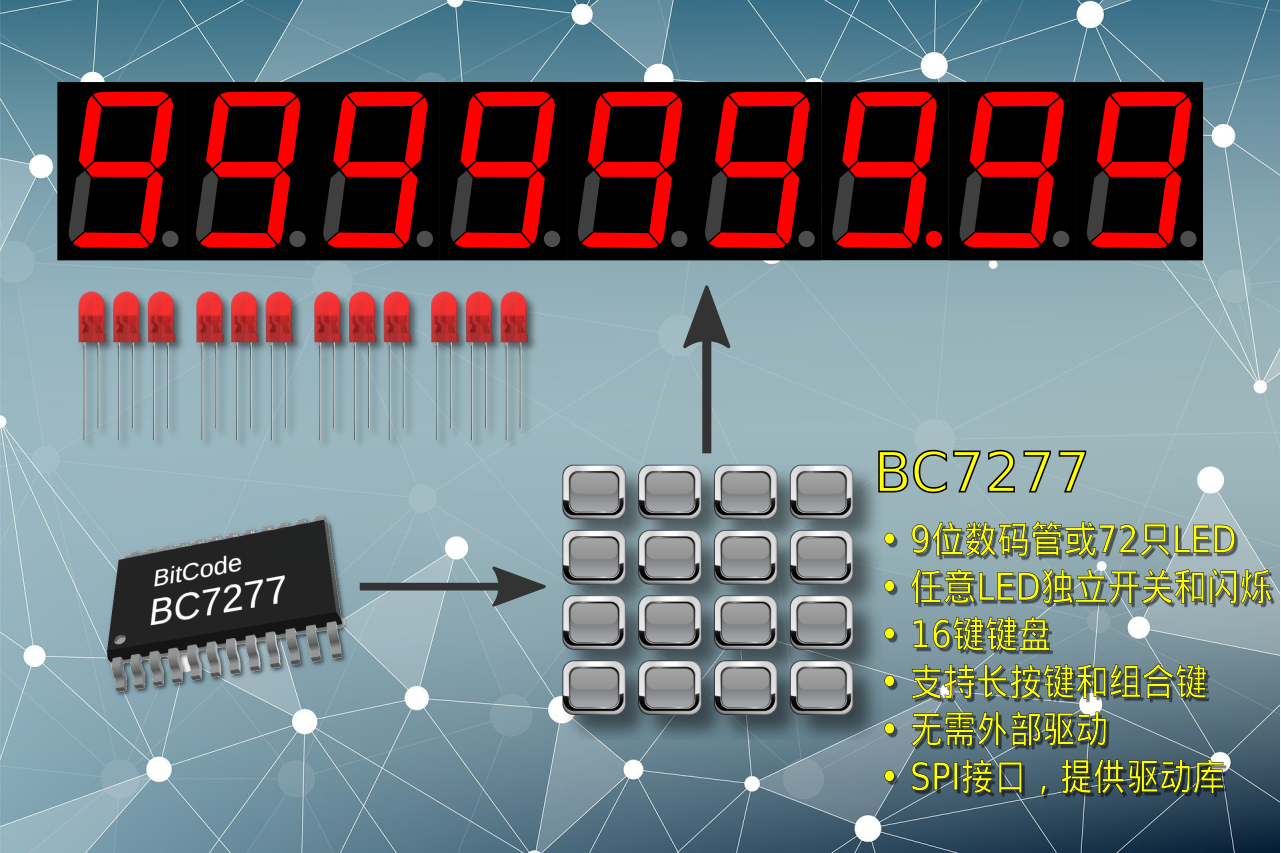

9位(72段)LED数码管及16键键盘

无需外接驱动电路,即可驱动9位数码管显示(或者72个独立LED)。该芯片支持16进制译码显示,只需写入数值,即可显示0~F的字符,无需用户编写译码表。译码显示不影响小数点,如将不用的小数点用作指示灯,编程时无需特殊考虑。支持按位闪烁和单独LED闪烁,闪烁功能只需一个指令,无需CPU参与。

BC7277同时提供16键键盘接口,虽然数量不多,但因为可以轻松支持组合按键和长按键,可以搭配出几乎无穷的可能,满足各种应用的需要。

使用BC727X芯片驱动库,可以在10行代码以内实现包括显示、普通单键、组合键、长按键,以及长时间无按键检测在内的全功能显示和键盘功能:

  1. “include”驱动库头文件
  2. 提供SPI口操作函数(硬件或软件模拟均可)
  3. 调用库函数实现显示和全功能键盘功能



  • 2.7-5.5V工作电压
  • 无需外围器件
  • 标准SPI接口,可以利用单片机硬件接口资源
  • 有2线/3线(带片选)/4线连接方式可选
  • 9位均可闪烁显示
  • 前64个LED可单独闪烁
  • 闪烁速度可调
  • 可以译码显示,也可以直接写入显示寄存器,显示任意字型
  • 支持段寻址,可以单独控制任意显示段(LED)的开/关
  • 键盘接口可支持组合按键
  • SSOP24小体积封装
  • 与其它BC727X系列芯片代码兼容,更换芯片无需更改程序
  • 零售价¥3.99

(附赠直插转换板,免费顺丰邮寄)

(支持微信和支付宝,免收运费,可开发票)

相关下载

资料名称 下载
BC7277 技术手册
BC727x系列芯片驱动库 技术手册
BC727x系列芯片驱动库V3.2(含源码、说明书、例程,硬件及软件模拟SPI均可使用,10行以内代码实现显示和全功能键盘)
BC727X 芯片示例程序 (使用驱动库版本,硬件及软件模拟SPI,使用及不使用中断。STM32,STC8G两种代码。详情内见ReadMe.txt文件)
BC7277 演示测试板电路图
BC727x USB转SPI 控制板电路图
BC727x演示及测试软件电脑版,无需安装,无需驱动

相关产品

BC727x调试利器,USB转SPI BC727x专用控制板。

USB-HID接口,无需安装驱动程序,解压后即可运行。配合我公司演示测试软件,可以运行多种测试程序演示BC727x系列各型号功能。

  • 可发送任意单条用户自定义指令,用以测试各指令执行的效果。
  • 在电脑上实时显示用户板键盘状态。
  • 可通过片选同时控制两块BC727x电路,两边同时运行不同程序。
  • 可选择由USB供电或用户板供电。电压3.3-5.0V



典型应用:
1. 用来调试用户电路板,验证硬件。
2. 和各芯片演示、测试电路板共同使用,了解各种功能及指令效果。

零售价¥25.00

BC7277演示板,包含BC7277芯片和9位数码管显示及16键键盘的标准电路和KEY引脚状态指示灯。

如果做好电路发现无法工作,往往一时难以判断是硬件还是软件部分的问题,借助演示板调试用户软件,可排除不必要的来自硬件故障的干扰。

零售价¥25.00

BC7277测试板,与上面演示板相同,但使用可更换芯片的SSOP测试座,适用于对芯片有测试需求的用户。

零售价¥55.00(不含BC7277芯片)

SMD-DIP转换板。方便您对样品进行测试,每位免费样品申请者可随芯片获赠一片相应转换板。

  • 非卖品,随免费样品赠送
