56键(7x8)矩阵键盘接口芯片

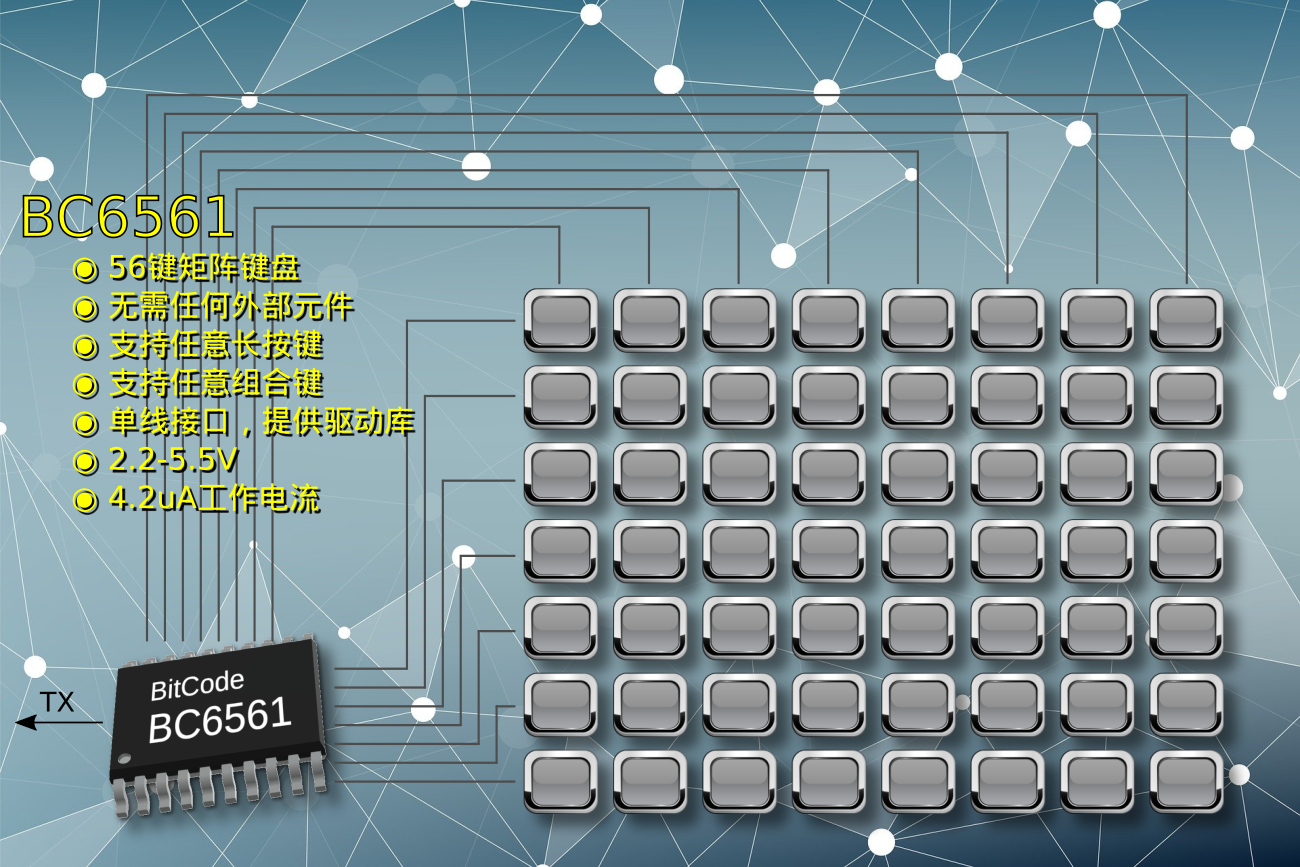

BC6561是单片56键矩阵键盘接口芯片，可直接连接7×8矩阵的56键键盘矩阵，可以支持常开或者常闭按键，或者两种键的组合，亦可以支持普通开关；键盘的类型上，可以是金属接触型按键，也可以是导电橡胶按键。BC6561可以方便地实现任意类型和数量的组合键和长按键。
BC6561的输出采用UART串行接口，直接输出键值，程序处理简单。只需一根口线，可以轻松完成与各种MCU及PC机的接口，也可以很容易实现光耦隔离或者转换为RS-485接口实现远程键盘。
Arduino兼容，提供Arduino库，可用于任何Arduino系统。
同时提供C语言驱动库，用户可以用少于10行的代码，实现包括长按键、组合键等功能的全功能键盘接口。(说明书中提供了伪代码的使用示例，实际应用于不同芯片的代码可以参考BC759X芯片的例子程序)
BC6561工作电流极低，电源电压为3V时，工作电流仅4.2uA，适用于各种电池供电设备。
- 2.2-5.5V工作电压
- 无需任何外围元件
- SSOP20封装
- 单线UART接口(波特率9600)
- 支持常开/常闭按键
- 支持任意数量组合键
- 支持任意长按键检测
- 直接键值输出
- 零售价￥2.99
相关下载
| 资料名称 | 下载 |
| BC6561 技术手册 | |
| 键盘接口驱动库-C语言版 说明书 | |
| 键盘接口驱动库-Arduino版 说明书 | |
| 键盘接口驱动库-C语言版V1.6 源码+说明书+例程 ，少于10行代码实现含组合键、长按键的全功能键盘接口 | |
| 键盘接口驱动库-Arduino版V1.0 Arduino IDE 中直接安装 | |
| 56键矩阵键盘接口板说明书 | |
| BC7591 演示测试软件 (Windows版) (可用于调试BC6xxx键盘功能，说明见下文) |
相关产品
56键矩阵键盘接口板
完整的7×8矩阵键盘电路，只需连接键盘即可工作，实现单片机电路的即插即用，UART口直接输出键值，最简应用中主机侧几乎无需编程，直接按键值执行所需操作即可。典型用途包括：
- 评估BC6561功能
- 配合驱动库，作为Arduino键盘
- 通过USB转串口设备连接计算机为PC应用提供专用键盘
- 作为开发板连接单片机系统，免去样机制作电路板过程
零售价：7.99元
BC7591演示测试软件
绿色设计，无需安装，可运行于U盘，单一exe文件，解压后即可运行。
设计为辅助BC7591开发使用，但其键盘部分为也可以用来辅助测试BC6xxx。使用时，需要使用一个USB-串口转换器，将BC6xxx芯片的串口与计算机相连即可。
主要功能：
- 可实时看到键盘传回的数据，并直观看到键盘的状态。
本产品供免费下载。
SMD-DIP转换板
方便您对样品进行测试，每位免费样品申请者可随芯片获赠一片相应转换板。
- 非卖品，随免费样品赠送
